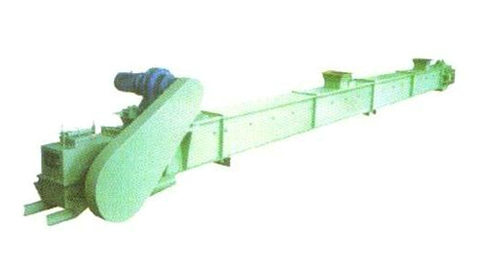

YD系列刮板輸送機是輸送粉狀、小顆粒狀干態物料的連續輸送機械設備，可以水平、傾斜布置。該設備結構簡單、運行平穩可靠、輸送距離長、密封性能好、磨損小、噪音低、廣泛應用于冶金、電力、化工、礦山、建材等行業。
１、結構特點及工作原理
YD系列刮板輸送機由機頭部件、中間槽體、機尾部件，刮板輸送鏈、驅動裝置、安裝枕梁組成。全封閉機殼，設備運行時無物料外泄；輸送鏈采用優質合金模鍛件經熱處理，強度大，耐磨損；設備的進出料口、輸送長度可根據工藝要求靈活設計布置。
物料經設備進料口均勻地進入槽體底部，由從機尾向機頭方向作封閉連續運行的承載刮板輸送鏈將物料從進料口處連續均勻地輸送至出料口排出�？蓪崿F(xiàn)多點進料、多點卸為。機尾設置絲桿調節裝置來調節輸送鏈的松緊度，保證其在運行中始終保持適度張緊狀態，使設備處于穩定的運行狀態。
YD系列刮板輸送機適宜磨琢性小、堆積比重小的粉狀、小顆粒狀干態物料，如煉鋼粉塵、袋式除塵器出灰等。當輸送磨琢性大、堆積密度大的粉狀、小顆粒及小塊狀干態物料進，可選用我公司生產的HS系列刮板輸送機。
２、主要技術參數：
| 項目 型號 |
YD200 |
YD250 |
YD310 |
YD430 |
YD500 |
|
槽寬 |
200 |
250 |
310 |
430 |
500 |
|
輸送能力（m3/h） |
2-5 |
4-8 |
6-12 |
12-20 |
15-25 |
|
鏈速（m/min) |
2.4-5 |
2.4-5 |
2.4-5 |
2.4-5 |
2.4-5 |
|
鏈條節距 |
150 |
150 |
200 |
200 |
200 |
|
輸送距離 |
6-60 |
6-60 |
8-60 |
10-50 |
10-50 |
|
輸送斜度 |
≤15 |
|
電機功率（Kw） |
1.5-5.5 |
1.5-7.5 |
2.2-11 |
3-11 |
3-17.5 |
|
驅動裝置安裝型式 |
左、右裝、背裝式 |
|
傳動型式 |
鏈傳動 |
|
適用粒度 |
＜3 |
＜5 |
＜8 |
＜10 |
＜10 |
|
適用濕度（%） |
≤5 |
|
適用溫度（oC） |
≤150 |
