一、用途

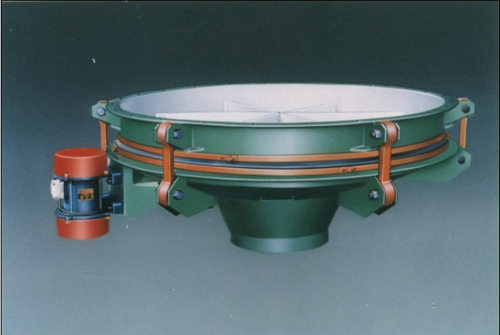

GD系列慣性振動給料斗,采用振動電機作為料斗振動源，兼有破拱、給料、關閉三種功能。廣泛應用于煤炭、電力、機械、化工、建材、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物料料倉破拱給料、關閉等作業。
二、特點
1.兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出，不必再安裝料倉閘門。
2.結構簡單，重量輕，安裝操作簡便，運行可靠，耗電少，隔振好，噪音低，維修方便。
3.給料量可調，易于集中控制，排料過程中無物料粒度偏析，并有一定的混合作用。
4.密封性好，實現全封閉給料，無需局部除塵或防毒。

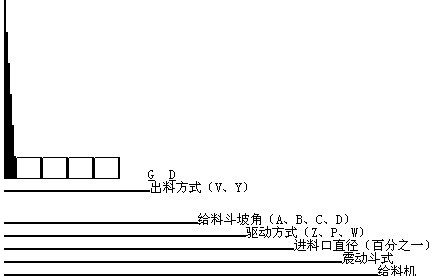

三、型號說明
符號說明：（1）V—中心出料，一般不注明；Y—邊出料。（2）Z—直線型；P—平旋型；W—渦旋型。（3）A—30O；B—20 O；C—45 O；D—60 O。
如GD06PA，為直徑φ600mm平旋震動該料斗，斗體坡角30°，中心出料
四、主要技術參數
型 號 |
直徑
mm |
生產率
T/h |
料倉
直徑
mm |
料倉
容量
m3 |
電機
功率
kW |
振動
頻率
r/min |
電壓
V |
重量
T |
|
GD04PA |
400 |
20-30 |
500-900 |
1-6 |
0.1 |
1450 |
380 |
0.12 |
|
GD06PA |
600 |
30-40 |
900-1200 |
5-15 |
0.25 |
1450 |
380 |
0.15 |
|
GD09PA |
900 |
30-60 |
1000-1800 |
7-40 |
0.55 |
1450 |
380 |
0.35 |
|
GD10PA |
1000 |
40-80 |
1500-2000 |
10-50 |
0.75 |
960 |
380 |
0.38 |
|
GD12PA |
1200 |
40-80 |
1800-2400 |
30-60 |
1.1 |
960 |
380 |
0.52 |
|
型 號 |
直徑
mm |
生產率
T/h |
料倉
直徑
mm |
料倉
容量
m3 |
電機
功率
kW |
振動
頻率
r/min |
電壓
V |
重量
T |
|
GD15PA |
1500 |
40-80 |
2250-3000 |
50-100 |
1×1.5 |
960 |
380 |
0.67 |
|
GD18PA |
1800 |
60-120 |
2600-3600 |
60-140 |
1×1.5 |
960 |
380 |
0.86 |
|
GD20PA |
2000 |
80-150 |
3000-4000 |
80-160 |
2×1.1 |
960 |
380 |
1.10 |
|
GD25PA |
2500 |
80-150 |
3600-5000 |
100-200 |
2×1.5 |
960 |
380 |
1.65 |
|
GD28PA |
2800 |
100-250 |
3600-6200 |
100-350 |
2×3.0 |
960 |
380 |
2.85 |
|
GD30PA |
3000 |
100-250 |
3600-7000 |
100-400 |
2×3.0 |
960 |
380 |
3.42 |
|
GD36PA |
3600 |
150-300 |
4000-8000 |
100-600 |
2×3.7 |
960 |
380 |
5.56 |
|

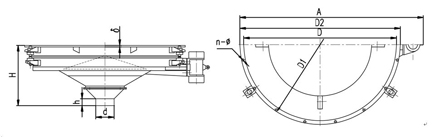

型 號 |
Dφ |
D1φ |
D2φ |
dφ |
A |
h |
H |
n-Φ |
外型尺寸
A×D2×H |
|
GD04PA |
400 |
450 |
490 |
100 |
806 |
30 |
331 |
10-φ13 |
806×490×331 |
|
GD06PA |
600 |
640 |
680 |
180 |
1068 |
60 |
424 |
12-φ13 |
1068×680×430 |
|
GD09PA |
900 |
970 |
1030 |
200 |
1427 |
60 |
575 |
12-φ18 |
1427×1140×575 |
|
GD10PA |
1000 |
1070 |
1130 |
200 |
1663 |
60 |
600 |
12-φ18 |
1663×1130×600 |
|
GD12PA |
1200 |
1290 |
1350 |
200 |
1890 |
60 |
620 |
16-φ20 |
1690×1350×620 |
|
GD15PA |
1500 |
1590 |
1670 |
300 |
2040 |
60 |
815 |
18-φ22 |
2040×1670×815 |
|
GD18PA |
1800 |
1900 |
1970 |
300 |
2460 |
60 |
980 |
24-φ22 |
2580×1970×980 |
|
GD20PA |
2000 |
2090 |
2170 |
300 |
2820 |
60 |
1000 |
24-φ22 |
2820×2170×1000 |
|
GD25PA |
2500 |
2590 |
2670 |
300 |
3430 |
65 |
1200 |
30-φ22 |
3430×2650×1200 |
|
GD28PA |
2800 |
2890 |
2970 |
350 |
3930 |
65 |
1280 |
36-φ22 |
3930×3970×1280 |
|
GD30PA |
3000 |
3090 |
3170 |
350 |
4052 |
65 |
1780 |
36-φ22 |
4052×3170×1780 |
|
GD36PA |
3600 |
3710 |
3770 |
400 |
4810 |
65 |
2100 |
36-φ26 |
4810×3770×2100 |
五、慣性振動給料斗的控制
慣性振動給料斗的控制采用反接制動電氣控制箱。該控制箱可使振動給料斗在短時間內迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。
如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的。
六、料倉減壓錐的配制
該產品在設計計算中已考慮了一定的倉壓，但建議在料倉內物料高度大于2m時，在料倉內安裝料倉減壓錐，以確保振動給料斗更穩定地工作，特別是確保其給料精度更趨準確。料倉減壓錐應焊接在料倉內，并保持平穩。

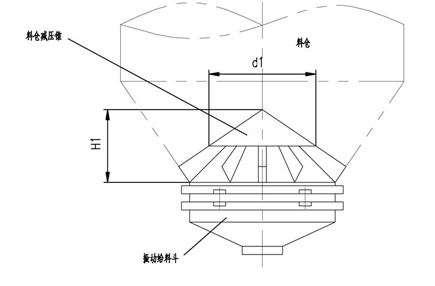

料倉減壓錐安裝圖，安裝尺寸如下：
|
型 號 |
GD10PA |
GD12PA |
GD15PA |
GD20PA |
GD25PA |
|
d1 |
700 |
850 |
1000 |
1400 |
1700 |
|
H1 |
650 |
780 |
900 |
1200 |
1450 |
